L'entreprise de toiture devrait commencer son intervention d'ici la mi-mai...

Le dossier de soumission préparé en août l'année passée (il faut prévoir les travaux bien à l'avance pour trouver un ardoisier libre...) prévoyait :

le démontage de la couverture existante (tuiles et fibre-ciment ondulé) ;
le démontage des vernes, chevrons et lattage des écuries (bâtiment arrière) ;
le démontage de la charpente de la grange (bâtiment avant) sur la partie nuit ;
une nouvelle charpente sur la grange (poutres en lamellé-collé) ;
de nouvelles vernes et chevrons sur les écuries ;
une sous-toiture rigide en fibre de bois sur l'ensemble des nouvelles charpentes ;
une sous-toiture souple sur l'ancien voligeage qui reste en place ;
des ardoises partout ;
des gouttières ardennaises ;
des fenêtres de toit avec double vitrage.

Finalement, après réflexion, nous allons également :

changer la charpente (fermes traditionnelles à entrait retroussé) des écuries ;
remplacer les double-vitrages par des triples, afin d'améliorer la performance énergétique ;
remplacer les gouttières ardennaises des écuries par des gouttières carrées, plus en accord avec le bardage bois très "strict"...

Les dernières semaines ont donc été consacrées au dimensionnement de ces charpentes et aux détails d'exécution (débordements de toitures, chénaux...).
Ce sera donc finalement :

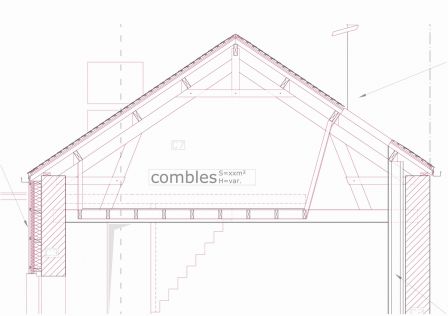

Pour la charpente des écuries (bâtiment arrière), des fermes à entrait retroussé, posées sur des profilés métalliques IPE 270 de 7m de portée. Ces profilés métalliques permettront en outre de créer un plancher pour le grenier...

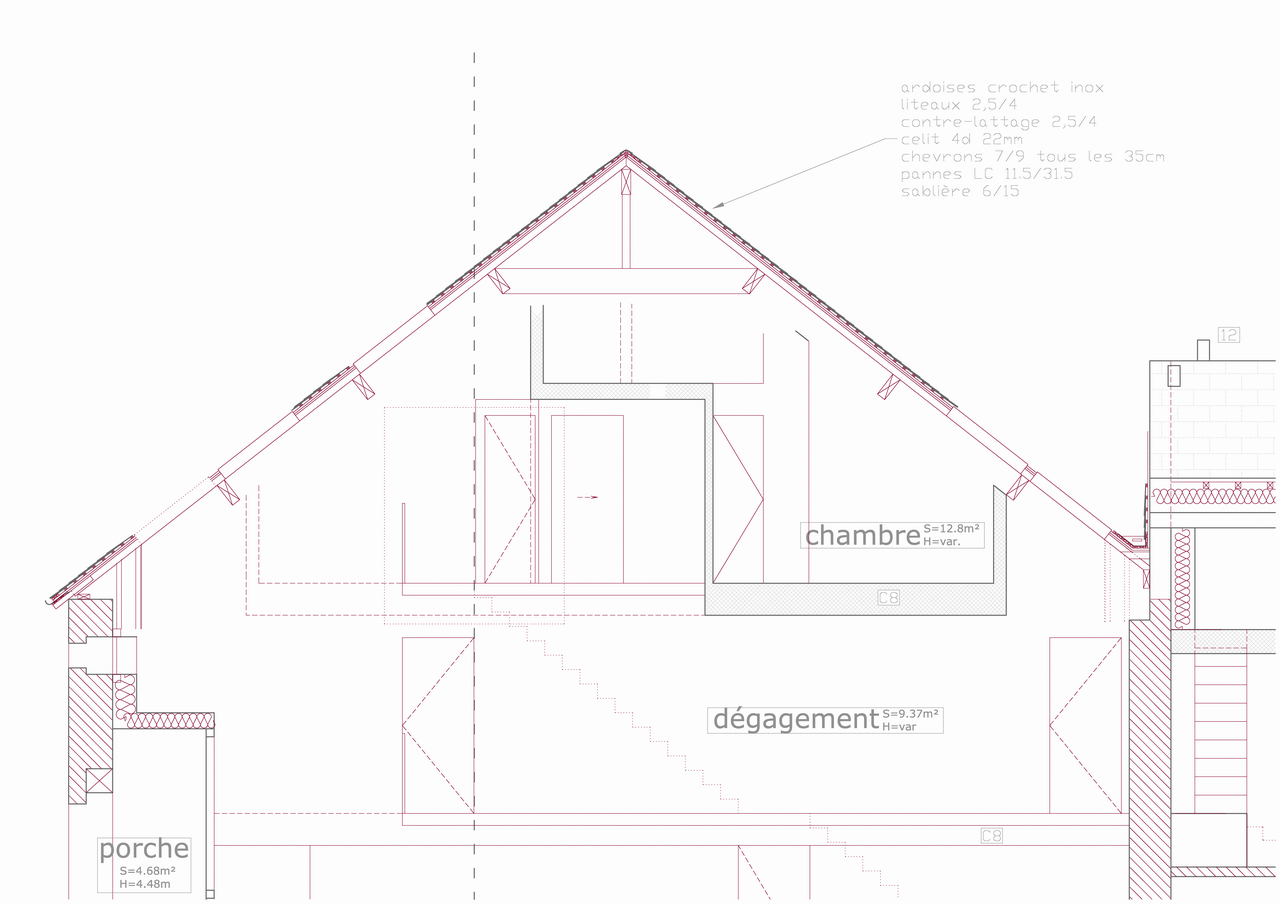

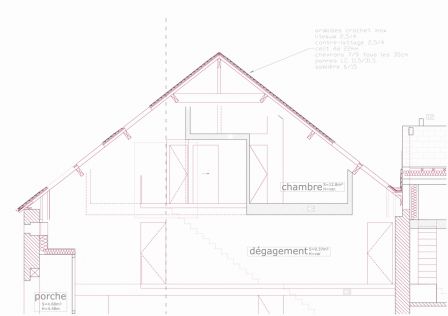

Pour la charpente de la partie de la grange qui est refaite, des poutres en lamellé collé de 5,6m de portée entre les deux murs en pierre existants.

Début des travaux prévus la semaine prochaine...

Commentaires

1. Le mardi 6 mai 2008, 10:43 par emmanuel

aaaah... si on avait des plans technique comme ça, qu'est-ce que ce serait plus facile! C'est du fait maison je suppose?

La semaine prochaine pour le début des travaux? L'excitation doit être à son comble alors!

2. Le mardi 6 mai 2008, 23:54 par M.

C'est du fait maison oui... Rien de tel qu'un petit plan et un détail pour être sûr que tout passe... Il fallait calculer la position des pannes (ou vernes) en fonction de la position des fenêtres de toit qui elles-même dépendent de l'épaisseur d'isolation sur les murs... Il fallait que tout cela se mette l'un dans l'autre et le mieux pour y voir clair, c'est de mettre ça sur papier (ou sur écran...)

Début des travaux la semaine prochaine... C'est :

l'excitation du Maître d'Ouvrage ;
le stress de l'architecte (est-ce que j'ai laissé suffisamment de place pour les fenêtres ? est-ce que l'isolation du bardage est suffisante ?)
le questionnement de l'ingénieur (IPE 270, c'est suffisant ? chevrons 7/9 tous les 60cm ça ira ?)
l'anxiété du conducteur des travaux (et si la commande de poutrelles n'arrive pas à temps pour poser la charpente ? combien de jour-homme pour le ravernage ?)

Mais nous restons zen !

3. Le mercredi 7 mai 2008, 12:14 par emmanuel

je crois que je vais inviter mon archi à venir lire ce post et ses commentaires pour lui montrer ce qui pour moi est l'exemple même de ce que n'importe quel archi devrait faire!

Et puis pour ce qui est calcul de structure, faut pas s'inquiéter, avec les sécu que l'on prend si on suit les "normes" on en mettrait le double dessus que ça tiendrais encore! (j'exagère peut-être un peu, mais à peine )

Ce qu'il pourrait arriver de pire, c'est un léger sur- fléchissement...

4. Le mercredi 7 mai 2008, 12:19 par emmanuel

mais bravo en tout cas!

5. Le mercredi 7 mai 2008, 22:07 par M.

"je crois que je vais inviter mon archi à venir lire ce post et ses commentaires pour lui montrer ce qui pour moi est l'exemple même de ce que n'importe quel archi devrait faire! "

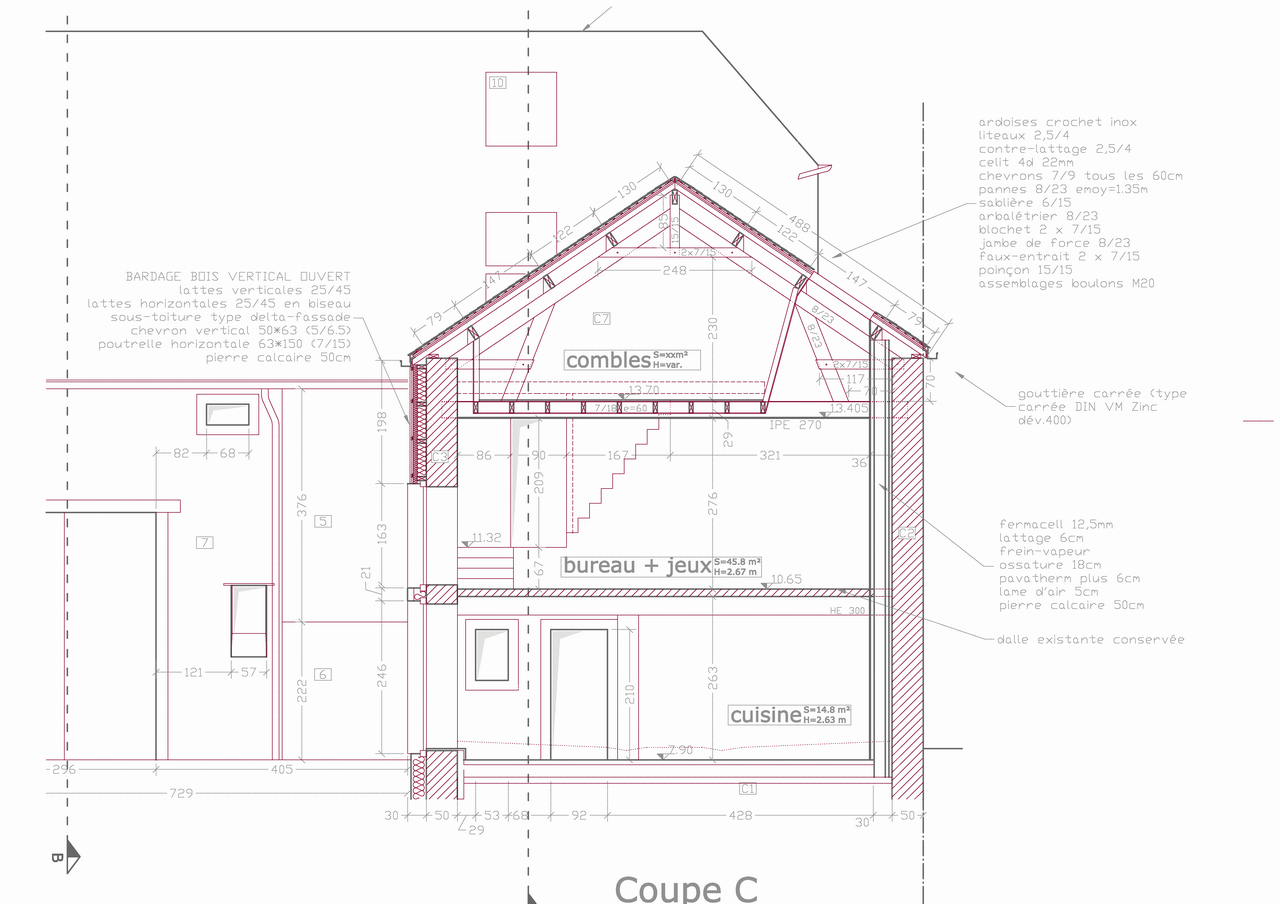

Je vois que l'invitation est déjà partie... Je devrais rajouter que les plans transmis au charpentier sont évidemment plus précis que ceux ci-dessus... Un exemple :

"Et puis pour ce qui est calcul de structure, faut pas s'inquiéter, avec les sécu que l'on prend si on suit les "normes" on en mettrait le double dessus que ça tiendrais encore! (j'exagère peut-être un peu, mais à peine )"

Je ne m'inquiète pas de trop... Je connais les coefficients de sécurité, et notre charpentier fait des gros yeux quand il voit les sections que je prévois (j'ai déjà diminué certaines sections d'ailleurs...)

Effectivement, et ce serait quand même embêtant pour les finitions intérieures... Fissures dans les plaques de fermacell, déformation des cloisons... La flèche est d'ailleurs le critère dimensionnant dans le cas de la charpente de la grange. Mais pas d'inquiétude, on reste sous les 1/250è (ça fait une flèche de plus de 2cm quand même par grand vent...)
